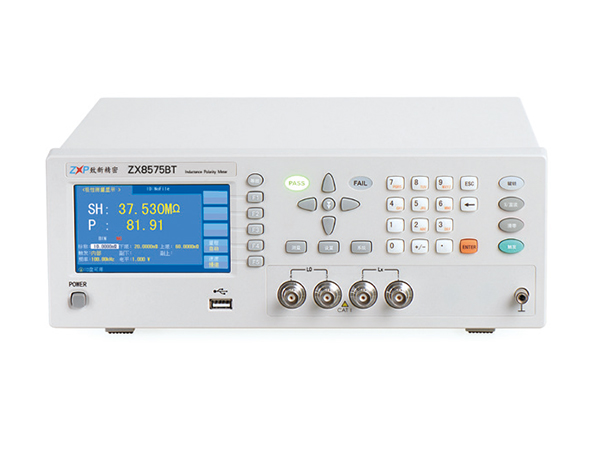

致新精密ZX8575MV電感器極性測試儀
ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。
- 型號： ZX8575MV
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會滿意的，因?yàn)槲覀兪翘峁?zhuān)業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 。————深圳市米恩科技有限公司
致新精密ZX8575MV電感器極性測試儀
簡要說明 / INSTRUCTIONS
ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。
1.測試端接法(如下圖)：
測試原理：通常一個電感，是無法測試極性的，必須通過與標準電感的比較，才能判斷極性；
如下圖所示，兩個電感一個是測試電感，一個是標準電感。
儀器一共四個測試端，從左到右依次為：Lcur,Lpot,Hpot,Hcur
Lpot–Hpot中間兩個測試端：連接標準電感
Lcur-Hcur外面兩個測試端：連接測試電感（被測電感）

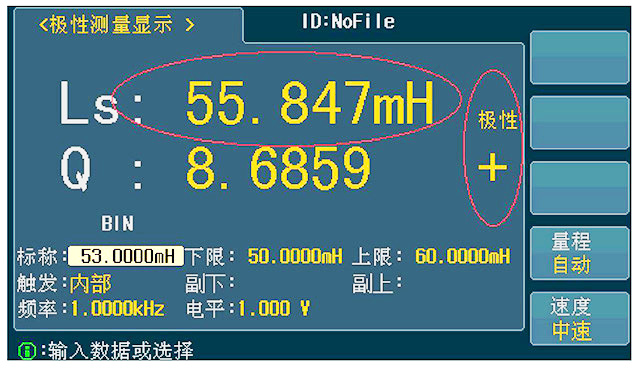

2.極性測量界面
在極性測量界面，可設定：標稱值，Ls下限值，Ls上限值，Q下限值，Q上限值，
頻率，電平；如不連接自動化測試設備，量程請調節為：自動。
速度：快速，中速，慢速，超快
極性為：+或者-兩種情況！
特別注意：儀器面板PASS（合格）、FAIL（不合格）指示燈，僅僅是Ls_Q合格不合格的指示，與極性無關。
技術參數 / PARAMETER
型號 | ZX8575MV | |
測試頻率 | 50Hz ～ 200kHz, 37個典型頻點 | |
測試參數 | L，Q，P（極性） | |
測試方式 | L0:標準電感 Lx:被測電感 | |
測試速度 | 快速:50次/秒、中速:20次/秒、慢速:6次/秒 | |
測試電平 | 50mV-2.0V，連續可調 | |
信號源阻抗 | 30Ω / 100Ω | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
顯示 范圍 | SH | 0.1 mΩ ～ 99.999MΩ |
P | -179.99 o ～179.99o | |
比較器 | PASS、HI、LOW(PASS/FAIL LED顯示) | |
接口 | GPIB（選件） | |
RS232C、UsbHost、Usb Device、Handler | ||
存儲器 | 內部50組，外部U盤500組文件 | |
溫度濕度 | 0℃～40℃，相對濕度≤75% | |
電源要求 | 電壓：100～120 Vac或198～242 Vac | |
頻率：46～64 Hz，功率大于50 VA | ||
體積(WxHxD) | 310mmx110mmx315mm | |
重量（凈重） | 5.5Kg | |
訂購信息 / ORDER
ZX8575BT：極性測試儀
ZX8575MV：可同時測試電感和極性
