主要特性
帶寬：350 MHz, 500 MHz, 1 GHz, 2 GHz
垂直分辨率：12-bit（H12）/10-bit（H10）
低本底噪聲：在 2 GHz全帶寬下低至153 μVrms
實時采樣率： 10 GSa/s（2 GHz帶寬型號）
存儲深度： 500 Mpts（2 GHz帶寬型號）
波形刷新率：750,000 wfm/s（Sequence模式）
高分辨率示波器，滿足更高精度的測試需求
· 12-bit高分辨率ADC采樣，更好地呈現波形細節；
· 優秀的本底噪聲，在2GHz全帶寬下的底噪值僅為153 μVrms，讓12-bit ADC充分發揮性能；
· 典型值±0.5%的直流增益精度
· 優秀的本底噪聲，在2GHz全帶寬下的底噪值僅為153 μVrms，讓12-bit ADC充分發揮性能；
· 典型值±0.5%的直流增益精度
優秀的用戶界面和用戶體驗

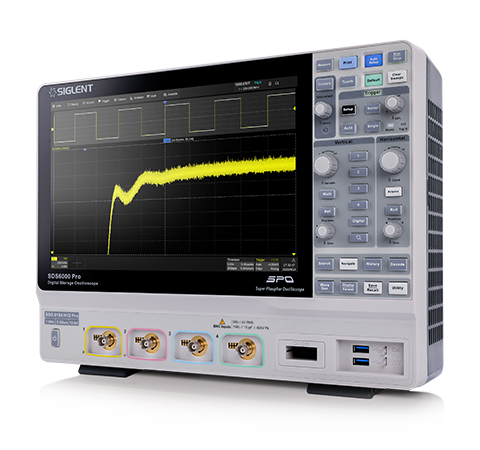

· 配備12.1 英寸TFT-LCD 大顯示屏，分辨率1280*800；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作；
覆蓋多種行業的串行協議觸發和解碼
SDS6000 Pro提供多種串行協議觸發和解碼，覆蓋多個行業。
| I2C, SPI | 嵌入式串行協議觸發及解碼 |
| UART | PC串行協議觸發及解碼 |
| CAN, CAN FD, LIN, FlexRay ,SENT | 汽車串行協議觸發及解碼 |
| I2S | 音頻串行協議觸發及解碼 |
| MIL-STD-1553B | 航空航天串行協議觸發及解碼 |
| Manchester | 以太網串行協議解碼 |
強大的測量功能
SDS6000 Pro可測量超過50種參數，包括水平類、垂直類、通道間延時類和混合測量類。
參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。
此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率
參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。
此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率
規格參數
| 帶寬 | 350 MHz 、500 MHz 、1 GHz、2 GHz |
| 實時采樣率 | 5 GSa/s、10 GSa/s（2 GHz帶寬型號） |
| 通道數 | 4 + EXT |
| 存儲深度 | 250 Mpts/CH、500 Mpts/CH（2 GHz帶寬型號） |
| 最高波形捕獲率 | 750,000 wfm/s（Sequence模式） |

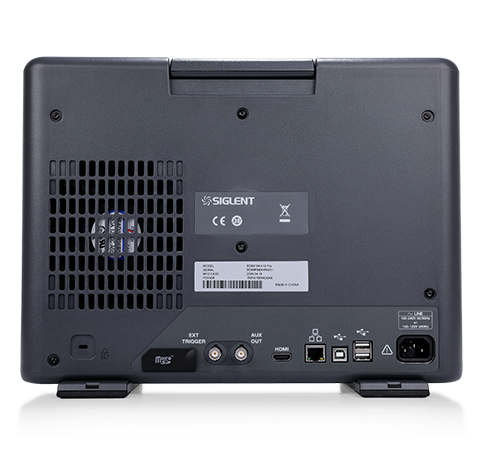

| 接口 | USB 3.0 Host x2，USB 2.0 Host x2，USB 2.0 Device，LAN，micro SD卡, HDMI, 外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL） |
| 測量 | 超過50種參數測量，并支持直方圖和趨勢圖統計 |
| 數據分析和數據處理工具 | 搜索、導航、歷史、模板測試、數字萬用表、波特圖、電源分析（選配）、波形直方圖、計數器、抖動和眼圖分析（選配） |
| 屏幕 | 12.1 英寸電容式觸摸顯示屏，分辨率1280*800 |
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、第N邊沿、延遲、建立/保持時間、串行觸發 |
| 串行觸發和解碼（標配） | I2C, SPI, UART, CAN, LIN |
| 串行觸發和解碼（選配） | CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester |
| 數字通道（選件） | 16 路，500 MSa/s采樣率, 12.5 Mpts/ch存儲深度； 16 路，1 GSa/s采樣率, 50 Mpts/ch存儲深度（2 GHz帶寬型號） |
| 信號發生器（選件） | 外置單通道隔離，最高輸出頻率25 MHz，采樣率125 MSa/s，波形長度16 kpts |
| 標配探頭 | SP3050A，500 MHz，每通道 1 套（SDS6104 Pro和SDS6054 Pro） |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
垂直分辨率
參考價(含稅)
SDS6204 H12 Pro
2 GHz
4 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
12-bit
￥229,880
SDS6204 H10 Pro
2 GHz
4 + EXT
10 GSa/s
750,000 wfm/s
500 Mpts/ch
10-bit
￥139,880
SDS6104 H12 Pro
1 GHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
￥192,680
SDS6104 H10 Pro
1 GHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
￥89,880
SDS6054 H12 Pro
500 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
￥159,680
SDS6054 H10 Pro
500 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
￥68,880
SDS6034 H12 Pro
350 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
12-bit
￥121,080
SDS6034 H10 Pro
350 MHz
4 + EXT
5 GSa/s
750,000 wfm/s
250 Mpts/ch
10-bit
￥48,880
