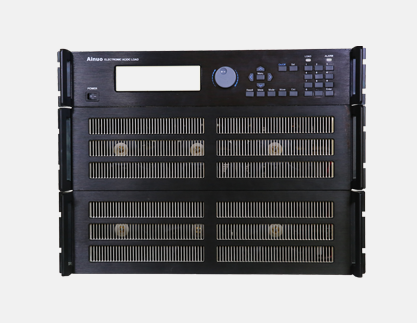

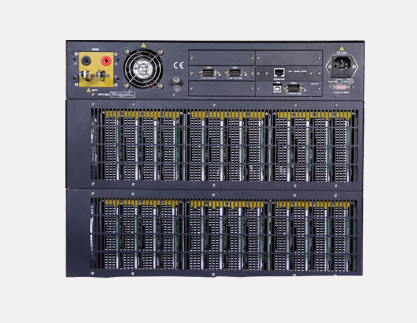

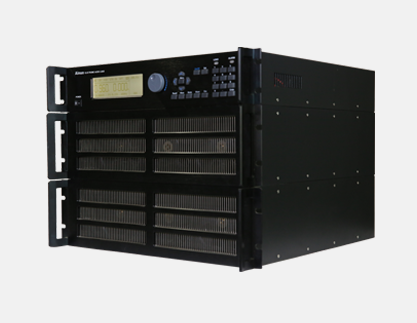

艾諾Ainuo AN292系列交直流電子負載

交直流電子負載AN29

CE認證
功率范圍：1400W-8400W；
蕞低工作電壓至2V，蕞高工作電壓可到350Vrms；
電流范圍：10Arms-60Arms，峰值電流：45A-270A；
頻率范圍：44-1000Hz，DC；
峰值因數范圍：1.4-5.000；
功率因素可在線調節，設置范圍0-1.0；
可三相聯機控制，組成三相交流電子負載；
工作模式：恒電流CC、恒電阻CR、恒功率CP；
電流相移：電流波形相移可在拉載過程中調節；
直流：靜態拉載、動態拉載、可編輯最大40步的程控拉載模式；
交流：波形模擬功能；正弦波、3-15次諧波、Phase-Gate（門控觸發波）、Crest-Factor（峰值因數波-整流模式）；
具有電壓上下限智能判別，超限報警功能（GO/NG功能，GO-通過，NG-不通過）；
遠地電壓檢測 sense 輸入接口，用于精密的電壓檢測，消除大電流時引線壓降引起的電壓測量誤差；
保護功能：過電壓、過電流、過功率、過溫度、直流反極性；
可進行電壓、電流、功率、頻率以及功率因素的測量。

AN29201 交直流電子負載 260V/10A/1400W
AN29202 交直流電子負載 260V/20A/2800W
AN29203 交直流電子負載 260V/30A/4200W
AN29204 交直流電子負載 260V/40A/5600W
AN29205 交直流電子負載 260V/50A/7000W
AN29206 交直流電子負載 260V/60A/8400W
選配RS485通信口、GPIB通信卡、網口、并機 / 聯機機柜

產品功能

交流負載可編輯多種控制波形
測試功能
功率因數測試

AN29交流電子負載能夠仿真電感性或電容性負載，功率因數從0到1。當負載電流的相移角度及CF兩者均有設定時，PF值雖可由1到0，通過面板設置，無須接線，測試方法簡潔方便。

調整率測試

AN29系列交流電子負載在定電流模式時，其負載電流是依設定值而定，而不會隨著被測物的輸出電壓而改變。其特性如圖所示，即負載電流保持設定值不變。

動態性能測試

動態負載的操作是周期性的在兩個負載準位間切換，如圖所示。AN29系列交流電子負載在動態時電流上升、下降斜率獨立可調。

可編輯步驟功能

負載具備4個存貯組，每組可包含10個步驟，串聯最大可達40個步驟，也可分割使用。

圖片關鍵詞

并機 / 聯機功能

AN29系列交直流電子負載具有靈活的并機、聯機功能。多臺并機時，可擴展電流和功率，滿足大功率單相電源測試需求；三相聯機時，組成三相負載，滿足三相電源測試需求；也可以多臺并機后再聯機，組成大功率三相電子負載。

艾諾Ainuo AN292系列交直流電子負載

AN29技術規格

型號	AN29201	AN29202	AN29203
功率	1400W	2800W	4200W
電流	0 ~ 10Arms (45Apeak,)	0 ~ 20Arms (90 Apeak,)	0 ~ 30Arms (135 Apeak,)
電壓	2~ 260Vrms (360 Vpeak)，可定制350Vrms（500Vpeak）
頻率	44 ~ 1000Hz, DC
交流部分
定電流模式
設定范圍	0 ~ 10Arms, 可編程	0 ~ 20Arms, 可編程	0 ~ 30Arms, 可編程
精度	50/60/400Hz:0.1% + 0.2%量程
分辨率	2mA	5mA	5mA
定電阻模式
設定范圍	1~1200Ω, 可編程	1Ω~600Ω, 可編程	1Ω~400Ω, 可編程
精度	50/60Hz：±（1.5% +0.5%量程） 400Hz：±（1.5% +1.0%量程）
分辨率	0.2Ω	0.1Ω	0.067Ω
定功率模式
設定范圍	1400W, 可編程	2800W, 可編程	4200W, 可編程
精度	DC/50/60/400Hz: 0.2% + 0.3%量程
分辨率	0.25W	0.5W	0.75W
波峰系數波模式
設定范圍	1.4 ~ 5.0, 可編程
門控觸發波模式
導通角	0-359°
關斷角	1-360°
諧波模式
次數	1-15
設定范圍	0-1
分辨率	0.1%
功率因素模式
設定范圍	0 ~ 1超前或滯后, 可編程	0 ~ 1超前或滯后, 可編程	0 ~ 1超前或滯后, 可編程
精度	1%量程	1%量程	1%量程
分辨率	0.01
整流性負載模式
工作頻率	45Hz ~ 70Hz
電阻、電感、電流模式	設置參數 : Rs, Ls, C, RL
電感寄生電阻設置范圍	0 ~ 9.999Ω	0 ~ 9.999Ω	0 ~ 9.999Ω
電感設置范圍	0 ~ 9999μH	0 ~ 9999μH	0 ~ 9999μH
電容設置范圍	100 ~ 9999μF	100 ~ 9999μF	100 ~ 9999μF
電阻設置范圍	2.77 ~ 9999.99Ω	1.39 ~ 9999.99Ω	1.11 ~ 9999.99Ω
直流部分
電壓范圍	2V ~ 260V	2V ~ 260V	2V ~ 260V
電流范圍	0A ~ 10A	0A ~ 20A	0A ~ 30A
最小工作電壓	2V	2V	2V
上升時間	1ms
工作模式	定電流、定電阻、定功率、動態
短路電流仿真	使用定電阻模式
測量部分
直流電壓測量范圍	260V	260V	260V
直流電流測量范圍	0.1% + 0.1%量程	0.1% + 0.1%量程	0.1% + 0.1%量程
直流電壓分辨率	100mV	100mV	100mV
直流電流測量范圍	10.00A	20.00A	30.00A
直流電流精度(50/60/400Hz)	0.1% + 0.2%量程	0.1% + 0.2%量程	0.1% + 0.2%量程
直流電流分辨率	2.0mA	4.0mA	6.0mA
其它參數	有功(W), 視在(VA),無功(VAR), 功率因素, 頻率, 失真度
其它
保護	過電流：10.5Arms；過電壓：273Vrms；過功率：1470W；過溫度	過電流：21Arms；過電壓：273Vrms；過功率：2940W；過溫度	過電流：31.5Arms；過電壓：367Vrms；過功率：4410W；過溫度
控制接口	RS-232，USB，模擬量控制口
工作電壓	115/230 Vac ±15%
尺寸長 x 寬 x 高	440×222×465
機腳高度	15

型號	AN29204	AN29205	AN29206
功率	5600W	7000W	8400W
電流	0 ~ 40Arms (180Apeak,)	0 ~ 50Arms (225 Apeak,)	0 ~ 60Arms (270 Apeak,)
電壓	2~ 260Vrms (360 Vpeak)，可定制350Vrms（500Vpeak）
頻率	44 ~ 1000Hz, DC
交流部分
定電流模式
設定范圍	0 ~ 40Arms,可編程	0 ~ 50Arms, 可編程	0 ~ 60Arms, 可編程
精度	DC/50/60/400Hz:0.1% + 0.2%量程
分辨率	7mA	9mA	10mA
定電阻模式
設定范圍	1Ω~300Ω, 可編程	1Ω~240Ω, 可編程	1Ω~200Ω, 可編程
精度	DC/50/60Hz：±（1.5% +0.5% 量程） 400Hz：±（1.5% +1.0%量程）
分辨率	0.05Ω	0.04Ω	0.04Ω
定功率模式
設定范圍	5600W, 可編程	7000W, 可編程	8400W, 可編程
精度	DC/50/60/400Hz: 0.2% + 0.3%量程
分辨率	1W	1.25W	1.5W
波峰系數波模式
設定范圍	1.4 ~ 5.0, 可編程
門控觸發波模式
導通角	0-359°
關斷角	1-360°
諧波模式
次數	1-15
設定范圍	0-1
分辨率	0.1%
功率因素模式
設定范圍	0 ~ 1 超前或滯后, 可編程	0 ~ 1超前或滯后, 可編程	0 ~ 1超前或滯后, 可編程
精度	1%量程	1%量程	1%量程
分辨率	0.01
整流性負載模式
工作頻率	45Hz ~ 70Hz
電阻、電感、電流模式	設置參數 : Rs, Ls, C, RL
電感寄生電阻設置范圍	0 ~ 9.999Ω	0 ~ 9.999Ω	0 ~ 9.999Ω
電感設置范圍	0 ~ 9999μH	0 ~ 9999μH	0 ~ 9999μH
電容設置范圍	100 ~ 9999μF	100 ~ 9999μF	100 ~ 9999μF
電阻設置范圍	1 ~ 9999.99Ω	1 ~ 9999.99Ω	1 ~ 9999.99Ω
直流部分
電壓范圍	2V ~ 260V	2V ~ 260V	2V ~ 260V
電流范圍	0A ~ 40A	0A ~ 50A	0A ~ 60A
最小工作電壓	2V	2V	2V
上升時間	1ms
工作模式	定電流、定電阻、定功率、動態
短路電流仿真	使用定電阻模式
測量部分
直流電壓測量范圍	260V	260V	260V
直流電流測量范圍	0.1% + 0.1%量程	0.1% + 0.1%量程	0.1% + 0.1%量程
直流電壓分辨率	100mV	100mV	100mV
直流電流測量范圍	40.00A	50.00A	60.00A
直流電流精度(50/60/400Hz)	0.1% + 0.2%量程	0.1% + 0.2%量程	0.1% + 0.2%量程
直流電流分辨率	8.0mA	10.0mA	12.0mA
其它參數	有功(W), 視在(VA),無功(VAR), 功率因素, 頻率, 失真度
其它
保護	過電流：42Arms；過電壓： 273Vrms；過功率：2880W；過溫度	過電流：52.5Arms；過電壓：273Vrms；過功率：7350W；過溫度	過電流：63Arms；過電壓：273Vrms；過功率：8820W；過溫度
控制接口	RS-232，USB，模擬量控制口
工作電壓	115/230 Vac ±15%
尺寸長 x 寬 x 高	440×354×465

上述規格僅供參考，具體技術規格以合同約定為依據。
