泰克MSO/DPO5000B 系列混合信號示波器當前更快數據速率和更小定時裕量的設計需要示波器具有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列示波器不僅擁有杰出的信號保真度，而且提供高達 2?GHz 的帶寬和 10?GS/s 采樣率，同時還具有高級分析和數學運算功能，這些功能均可供您隨時享用。在示波器上可以運行基于 Windows? 的分析軟件。只需單擊可視觸發，即可輕松捕獲

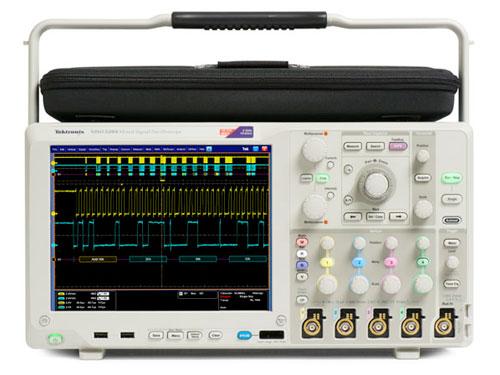

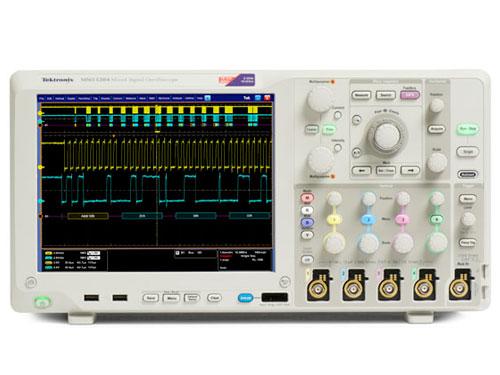

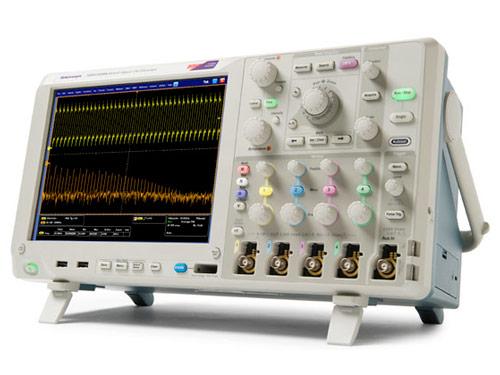

泰克MSO/DPO5000B 系列混合信號示波器
當前更快數據速率和更小定時裕量的設計需要示波器具有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列示波器不僅擁有杰出的信號保真度，而且提供高達 2?GHz 的帶寬和 10?GS/s 采樣率，同時還具有高級分析和數學運算功能，這些功能均可供您隨時享用。在示波器上可以運行基于 Windows? 的分析軟件。只需單擊可視觸發，即可輕松捕獲復雜的信號。MSO 型號包括 16?條數字定時通道，所有型號的配置均可解碼常見的串行協議，方便您全面了解您的系統。
2?GHz、1?GHz、500?MHz、350?MHz 四種帶寬型號
一條或兩條通道上高達 10?GS/s 的實時采樣率，所有通道上高達 5?GS/s 的采樣率
MultiView zoom? 高達 250?M 點記錄長度
FastAcq? 采集技術，>250,000?wfm/s 的最大波形捕獲速率
FastFrame? 分段存儲器采集模式，段數高達 290,000?個，>310,000?波形/秒的捕獲速率
標配 10?MΩ 無源電壓探頭，提供了<4?pF 電容負荷及 500?MHz 或 1?GHz 模擬帶寬
使用 HiRes 采樣時垂直分辨率 >11?位
用戶可以選擇帶寬極限和 DSP 濾波器，降低噪聲，提高低頻測量精度
Wave inspector? 控制功能，輕松導航和自動搜索波形數據
高級觸發套件，標配可視觸發和搜索
53?種自動測量，可供選擇的濾波功能、波形數學運算和 FFT 分析
波形直方圖、眼圖、TIE（抖動/定時）測量和分析
使用 MATLAB、Visual Studio 和 Excel 進行用戶可定義的數學運算
選配內存分析、高級抖動、串行數據、功率和寬帶 RF
中速（100?Mb/s 至 1?Gb/s）總線的觸發和解碼選件
低速 (10?Mb/s) 總線的觸發和解碼選件
USB2.0、以太網、USB 電源、MOST 和汽車以太網的一致性測試選件
在通信、計算和視頻標配上進行模板測試
16?條數字通道（用戶可升級）
MagniVu? 高速采集技術，在數字通道上提供了 60.6?ps 的精細定時分辨率
并行總線自動觸發、解碼和搜索
每條通道單獨設置門限
憑借高達 2?GHz 的模擬帶寬和高達 10?GS/s 的采樣率，MSO/DPO5000B 系列確保您擁有捕獲具有非常好的信號保真度和分辨率的波形所需的性能，以便查看微小的波形細節。
?
?
性能 - 利用高達 2?GHz 的帶寬和高達 10?GS/s 的采樣率，捕獲帶有真正保真度和 100?ps 分辨率的 USB2.0?480?Mb/s 差分信號。
每臺 MSO/DPO5000 系列示波器都標配多只 TPP 系列探頭，提供了高達 1?GHz 的模擬帶寬和<4?pF 的電容負荷。 超低電容負荷最大限度地降低了對電路的負面影響，可以更有效地支持更長的地線。 此外，由于探頭帶寬與示波器帶寬相匹配，您可以查看信號中的高頻成分，這對高速應用至關重要。 TPP 系列無源電壓探頭提供了通用探頭的所有優勢，如動態范圍高、連接選項靈活、機械設計堅固可靠，同時提供了有源探頭的性能。
?
?
探頭 - 帶寬高達 1?GHz，電容負荷<4?pF，其提供的有源探頭性能比其他中量程示波器所含的無源探頭更勝一籌。
如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。MSO/DPO5000B 系列提供完整的捕獲和隔離事件功能，可以快速地深入地分析設備真實的工作狀況。 泰克專有的 FastAcq? 技術提供了快速波形捕獲功能，每秒可以捕獲超過 250,000?個波形，您可以在幾秒鐘內看到毛刺和其它偶發瞬態信號，揭示被測設備出現問題的真正原因。帶有顏色輝度等級的數字熒光顯示器通過在信號區域的不同輝度，來顯示信號活動的歷史信息，從而以可視方式顯示異常事件的發生頻次。
發現 – >250,000?wfm/s 的快速波形捕獲速率，最大限度地提高捕獲難檢毛刺和其它偶發事件的概率。
如果測量要求在捕獲高幅值信號的同時查看更微小的信號細節，則可利用 MSO/DPO5000B 靈活的采集功能，捕獲感興趣的信號，并消除不必要噪聲的影響。采用 HiRes，采集垂直分辨率可增至 11?位，并減少信號噪聲。此外，還可以使用通道輸入濾波器或應用各種 DSP 濾波器，進一步提升信號保真度。
?
?
捕獲 - 高分辨率采集 - 垂直分辨率增至 >11?位并消除 650?V Pk-Pk 信號中的噪聲；同時，無論是否應用低通濾波器，都可以查看低于 1?V Pk-Pk 的更微小的信號細節。
由于高達 250M點 的記錄長度，您可以在一次采集中捕獲多個關心的事件，甚至捕獲數千個串行數據包，同時保持足夠高的采樣率，能夠放大觀察信號細節，供進一步分析。 對于定時間隔誤差 (TIE) 測量等復雜分析，較長的記錄長度可確保您捕獲充分的數據，以處理時鐘恢復并創建抖動配置文件。 不像同類中的其他示波器，MSO/DPO5000B 在記錄長度和采用率方面擁有靈活的設置功能，確保達到最佳分辨率。
捕獲 - 100M 點采集和 HiRes 采集 - 增加后的垂直分辨率 >11?位，放大一倍以顯示波形細節。
為提高數據捕獲效率，分隔內存可以擴展捕獲的總時間。FastFrame? 分段內存模式可讓您通過每秒高達 310,000?個觸發的捕獲速度，選擇高達 290,000?個內存段。除內存靈活性外，各個段均已打上時間標記，可以單獨查看多個段，或使用協議解碼等高級功能以重疊方式查看和分析多個段。還可以使用波形平均或包絡模式對通過 FastFrame? 捕獲的信號進行后處理。
?
?
FastFrame? - 使用用戶可以選擇的內存段，可通過以帶時間標記的方式捕獲 SPI 總線數據和分析多個數據包上的串行總線解碼，有效管理內存。此處所示的是幀 1、2?和 9。
MSO5000B 系列混合信號示波器提供了 16?條數字通道。 這些通道緊密集成到示波器的用戶界面中，簡化了操作，可以輕松解決混合信號問題。 MSO 功能還可添加為用戶升級選項。
MSO5000B 系列重新界定了查看數字波形的方式。 其它混合信號示波器都有一個共同的問題，即在縮放程度足夠大，以便數字軌跡在顯示屏中保持平坦時，確定數據是 1?還是 0。 為避免此問題，MSO5000B 系列擁有帶色碼的數字軌跡，用綠色顯示 1，用藍色顯示 0。
?
?
通過帶色碼的數字波形顯示，邏輯值低用藍色表示，邏輯值高用綠色表示，可以立即了解總線值，而不管是否能看到跳變。
在系統檢測到多個跳變時，MSO5000B 系列多跳變檢測硬件會在顯示屏上顯示一個白邊。 白邊表示放大或以更快的采樣率采集可以獲得更多的信息。 在大多數情況下，放大操作可以揭示以前的設置看不到的脈沖。
MSO5000 系列上的主數字采集模式將在 500?MS/s 時（2?ns 分辨率）捕獲高達 40?M 點。除了主記錄以外，MSO5000B 還提供一個名為 MagniVu 的超高分辨率記錄，能以高達 16.5?GS/s（60.6?ps 分辨率）的速率采集 10000?點。在每次觸發時都采集主波形和 MagniVu 波形，在運行或停止時可隨時顯示主波形或 MagniVu 波形。MagniVu 的定時分辨率明顯要比市場上類似的混合信號示波器精細，在數字波形上進行關鍵定時測量時讓您更有信心。
?
?
MagniVu 高分辨率記錄提供了 60.6?ps 的定時分辨率，可以在數字波形上進行關鍵定時測量。
發現電路問題只是第一步。然后，您必須捕獲關心的事件，以確定根本原因。MSO/DPO5000B 系列提供了一套完整的觸發功能 - 包括欠幅脈沖觸發、毛刺觸發、脈寬觸發、超時觸發、跳變觸發、碼型觸發、狀態觸發、建立時間/保持時間違規觸發、串行數據包觸發和并行數據觸發，幫助您快速找到事件。
找到復雜信號的正確特點可能要求用幾個小時的時間收集和分類數千次采集，以找到關心的事件。 通過定義觸發，隔離想要的事件，只在事件發生時顯示數據，您可以加快這一過程。 選配的可視觸發功能通過掃描所有波形采集，并把它們與屏幕上的波形區域（幾何形狀）進行對比，可以迅速簡便地識別想要的波形事件。 可以使用各種形狀創建區域，包括三角形、長方形、六邊形、梯形及用戶自定義形狀，使區域適合希望的特定觸發特點。 設置八個區域并基于布爾邏輯條件建立條件。
?
?
可視觸發 - 使用可視觸發捕獲兩條通道上的信號，并通過多個已定義的區域和標記顯示重復出現的信號。
如果沒有適當?shù)乃阉鞴ぞ撸陂L(zhǎng)波形記錄中找到關心的事件可能會耗費大量的時間。 隨著當前記錄長度超過 100?萬個數據點，定位事件可能要滾動幾千個屏幕的信號。
由于創新的 Wave Inspector? 控制功能，MSO/DPO5000B 系列提供了完善的搜索和波形導航能力。 這些控制功能加快了記錄卷動和放大速度。 由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。 用戶標記可以標出以后您可能要參考的任何位置，以便進一步進行調查。 您也可以自動搜索記錄，找到自定義指標。 Wave Inspector 將立即搜索整個記錄，包括模擬數據、數字?jǐn)?shù)據和總線數據。 它將自動標記每次發生的指定事件，從而可以迅速在事件之間移動。 MSO/DPO5000B 系列標配的高級搜索和標記功能甚至可以同時搜索 8?個不同的事件，在找到關心的事件時停止實時采集，大大節約時間。
?
?
搜索 – 在長波形記錄內部查找欠幅脈沖和窄毛刺的高級搜索結果。
檢驗原型性能與仿真數據是否相符及是否滿足項目設計目標要求分析被測設備特征， 包括簡單地檢查上升時間和脈沖，到執行完善的功率損耗分析和考察噪聲來源。 MSO/DPO5000B 系列提供了一套完善的集成分析工具，包括基于波形和基于屏幕的光標、53?種自動測量、高級波形數學運算（包括任意公式編輯）、波形直方圖和 FFT 分析。
分析 - 622?Mb/s 信號的上升和下降沿的波形直方圖，顯示了邊沿位置（抖動）隨時間變化的分布情況。 其中包括在波形直方圖數據上進行的數字測量。
標配的極限測試軟件包適合長期監測信號、在設計期間檢定信號或進行生產線測試。 極限測試使用用戶自定義的垂直容限和水平容限，把被測信號與已知良好或“標準”版本的同一信號進行比較。 通過定義測試持續時間（以波形數量為單位）、設置判定測試失敗必須滿足的違例門限、計數命中數并提供統計信息，以及設置違例、測試失敗和測試完成時執行的操作，即可按照自己的特定要求來定制極限測試。
當標配或選配的分析功能不能滿足信號分析要求時，可使用功能齊全的 Microsoft Windows 10?型 MSO/DPO5000B 系列支持自定義分析。使用自定義 MATLAB 和 .NET 數學插入式分析函數（該函數已整合至示波器用戶界面，進一步提升無縫操作），應用您的自定義算法。
自定義分析 - 使用示波器數據并通過 MATLAB，生成瀑布畫面。
MSO/DPO5000B 系列每臺示波器都帶有 DPOJET Essentials 抖動和眼圖分析軟件包，擴大了示波器的測量功能，可以在單次實時采集中測量相鄰的時鐘周期和數據周期。它可以測量關鍵的抖動和定時分析參數，如定時器間隔誤差和相噪，幫助檢定可能的系統定時問題。時間趨勢圖和直方圖等分析工具可以顯示定時參數怎樣隨時間變化，頻譜分析可以迅速顯示抖動和調制源的精確頻率和幅度。
?
?
抖動分析 - 622?Mb/s 信號的 TIE 抖動/定時分析
使用選配的 DPOJET 高級軟件包（選項 DJA），擴展抖動/定時分析功能。DPOJET Advanced 增加了多種高級工具，如 Rj/Dj 分隔、眼圖模板和一致性測試通過/失敗極限。 DPOJET Advanced也是一種測量框架，與特定標準一致性測試軟件包一起，用于DDR內存和USB 2.0等應用。
選配的功率分析軟件包(選項PWR)可以迅速準確地分析功率質量、開關損耗、諧波、磁性測量、安全工作區(SOA)、調制、紋波、幅度和定時測量及轉換速率(di/dt, dv/dt)。用戶只需按一個鍵，就可以自動、可重復地執行電源測量，而不要求使用外部 PC 或復雜的軟件設置。 軟件包包括一個報告生成工具，可以自動創建詳細報告，編制測量結果文檔。
自動電源測量可以迅速準確地分析常用的電源參數。
開關損耗測量。
?
可選 DDR 內存分析軟件包（選項 DDRA）可自動識別 DDR1、DDR2、LP-DDR 和 LP-DDR2 讀和寫，在每個讀和寫突發脈沖的所有邊沿上進行 JEDEC 一致性測量并提供通過/失敗結果，特別適合對 DDR 內存總線進行調試和故障排除。 另外它還提供了時鐘、地址和控制信號常用測量功能。 在與 DPOJET（選項 DJA）一起使用時，選項 DDRA 為調試復雜的存儲器信令問題提供了最快速的方式。
選配的 SignalVu? 矢量信號分析軟件（選項 SVE）簡便地驗證寬帶電路，檢定寬帶頻譜事件。 通過把泰克實時頻譜分析儀的信號分析引擎與泰克數字示波器的寬帶寬采集技術結合起來，您現可以在示波器上直接評估復雜的基帶信號。 您可以在一臺儀器中，同時實現矢量信號分析儀的功能、頻譜分析儀的功能以及數字示波器強大的觸發功能。 不管電路驗證涉及寬帶雷達、高數據速率衛星鏈路、還是跳頻通信，SignalVu? 矢量信號分析軟件都可以顯示這些寬帶信號隨時間變化的特點，加快您獲得所需信息的速度。
?
?
SignalVu? 可以在多個域中進行詳細分析。
在串行總線上，單個信號中通常包括地址信息、控制信息、數據信息和時鐘信息。這可導致難以發現需關注的事件。MSO/DPO5000B 系列為調試串行總線提供了一組強大的工具，支持在 I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553、以太網和 USB 2.0?上自動觸發和解碼，以及 8b/10b、PCI Express、MIPI D-PHY DSI-1?和 CSI-2?串行總線解碼。
在 USB 全速串行總線上觸發。總線波形提供了解碼后的數據包內容，其中包括開始、同步、PID、地址、終點、CRC、數據值和停止。
在流行的串行接口（如 I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553、以太網和 USB 2.0）上，在包頭、特定地址、特定數據內容、唯一標識符等數據包內容上觸發采集。
可以更高級地組合查看構成總線的各個信號（時鐘、數據、片選等），可以更加簡便地識別數據包在哪里開始和結束，識別地址、數據、標識符、CRC 等子數據包成分。
厭倦了不得不目視檢查波形，計算時鐘，確定每個位是 1?還是 0，把多個位組合成字節，確定十六進制值？ 讓示波器為您完成這些工作！ 一旦設置了總線類型，MSO/DPO5000B 系列將解碼總線上的每個數據包，以十六進制、二進制、十進制（僅 USB)或 ASCII （僅 USB 和 RS-232/422/485/UART）格式顯示總線波形中的值。
除了看到總線波形本身解碼后的數據包數據外，您可以在表格視圖中查看捕獲的所有數據包，其在很大程度上類似于軟件列表。 數據包帶有時間標記，對每個組成部分（地址、數據、等）分欄連續列出。
事件表顯示長采集中解碼后的串行數據包數據。
為以太網 10BASE-T、10BASE-Te、100BASE-TX 和 1000BASE-T（選件 ET3）、MOST50 和 MOST150 電接口（選件 MOST）、BroadR-Reach/100BASE-T1 和 1000BASE-T1（選件 BRR）以及 USB 2.0（選件 USB2）物理層設備提供自動一致性測試軟件包。該軟件包讓您可以使用標準指定的一致性測試執行測量。
?
?
USB 2.0?一致性測試。
選配的模板測試（選項 MTM）和選配的模板測試（選項 MTM）軟件包適合長期監測信號、在設計期間檢定信號和進行生產線測試。 模板測試軟件提供了一套強大的電信和計算機標準模板，可以簡便地檢查是否滿足標準。 此外，可以創建及使用自定義模板，檢定信號特點。 使用模板測試，通過定義測試持續時間（以波形數量為單位）、設置判定測試失敗必須滿足的違例門限、計數命中數并提供統計信息，以及設置違例、測試失敗和測試完成時執行的操作，即可按照自己的特定要求來定制測試。
MSO/DPO5000B 系列擁有 10.4?英寸 (264?mm) XGA 彩色顯示器，并集成觸摸屏，可以查看錯綜復雜的信號細節。
高分辨率顯示器質量以及觸摸屏、鼠標和觸摸屏輸入筆操作。
每條通道獨立的垂直旋鈕，提供了簡單直觀的操作。 您不必再在所有四條通道中共享一套垂直旋鈕。
浮動許可為管理泰克資產提供了另一種方式。浮動許可允許在所有泰克 MSO/DPO5000、DPO7000 和 DPO/DSA/MSO70000 系列示波器中簡便地移動許可密碼啟動的選項。浮動許可適用于許多許可密碼啟動的選項。如果想訂購浮動版本的選項許可，請?jiān)谶x項名稱前加上前綴“DPOFL-”。（如 DPOFL-ET3）。
如需進一步了解與浮動許可選項有關的信息，請?jiān)L問 www.tek.com。
前面板上提供了兩個USB 2.0主控端口，可以簡便地把屏幕圖、儀器設置和波形數據傳送到 U 盤上。
后面板提供了四個額外的 USB 2.0?主控端口和一個 USB 設備端口，用來從 PC 遠程控制示波器，或連接 USB 外設。 集成 10/100/1000BASE-T 以太網端口可以簡便地連接網絡，視頻輸出端口可以把示波器顯示畫面導出到外部監視器或投影儀上。 標配的 ≥ 480?GB 可移動硬盤可以為不同用戶輕松定制設置，用于安全環境中。
可以通過多種方法，連接到 MSO/DPO5000B 系列示波器，執行擴展分析。 Windows 遠程桌面功能的首次使用 – 直接連接示波器，便可通過內置的遠程桌面遠程操作用戶界面。 第二種連接方式是采用泰克 OpenChoice? 軟件，利用快速嵌入式總線，把波形數據直接從 Windows 桌面上的采集程序傳送到分析程序，傳送速度遠遠高于傳統 GPIB 的傳送速度。
它包括行業標準協議，如 TekVISA? 接口和 ActiveX 控件，使用并增強 Windows 軟件，進行數據分析和文件管理。 它包括 IVI-COM 儀器驅動程序，可以使用 GPIB、串行數據和 LAN 連接，從儀器上或外部 PC 上運行的程序中簡便地與示波器通信。 還可以使用軟件開發人員工具箱 (SDK)，幫助創建定制軟件，使用 Visual BASIC、C、C++、MATLAB、LabVIEW、LabWindows/CVI及其它常用應用開發環境 (ADE)，自動完成多步驟波形采集和分析流程。
TekScope Anywhere?把示波器分析環境的處理能力帶到PC中。用戶現在可以靈活地執行各項分析任務，包括在實驗室外部進行定時、眼圖和抖動分析。 可以在團隊成員和遠程站點之間迅速共享泰克 DPO/MSO5000、DPO7000C 或 DPO/MSO70000C/D/DX 系列示波器的波形數據和設置1），從而改善工作效率。
1（設置僅限 MSO/DPO5000/B、DPO7000C、MSO/DPO70000C/D/DX/SX 型號
需要更多性能或還有其他應用需求？可以考慮 DPO7000、MDO4000 或 MDO3000 系列。
對于更多性能，DPO7000C 系列提供：
500?MHz 至 3.5?GHz 帶寬
高達 40?GS/s 的采樣率
高達 500?M 點的記錄長度
1?% 精度
為更快的數據速率提供更有力的分析和一致性支持
Microsoft Windows 10?
?
?
對于混合域分析或更優異的便攜能力，MDO4000 和 MDO3000 系列提供：
100?MHz 至 1?GHz 帶寬
高達 5?GS/s 的采樣率
高達 20?M 點的記錄長度
串行數據觸發和解碼
內置的 3?GHz 或 6?GHz 頻譜分析儀（可選）
2?個或 4?個模擬通道和 16?個數字通道（可選）
?
除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規范適用于所有型號。
| ? | MSO5034B DPO5034B | MSO5054B DPO5054B | MSO5104B DPO5104B | MSO5204B DPO5204B | |
|---|---|---|---|---|---|
| 輸入通道 | 4? | ||||
| 帶寬 | 350?MHz | 500?MHz | 1?GHz | 2?GHz | |
| 計算的上升時間 | 1?ns | 700?ps | 350?ps | 175?ps | |
| DC 增益精度 | ±1.5%，高于 30°C 時按 0.10%/°C 降額 | ||||
| 帶寬限制 | 視儀器型號而定：1?GHz、500?MHz、350?MHz、250?MHz 和 20?MHz | ||||
| 有效位數（典型值） | 6?位（儀器帶寬時 10?divp-p?正弦波輸入，100?mV/div，50?? 輸入阻抗，最大采樣速率，1k 點記錄長度） | ||||
| 隨機噪聲（RMS，典型值，采樣模式，全部帶寬，50?Ω） | |||||
| 1?mV/div | 173?μV | 178?μV | 68?μV | 70?μV | |
| 2?mV/div | 216?μV | 236?μV | 128?μV | 158?μV | |
| 5?mV/div | 231?μV | 281?μV | 214?μV | 307?μV | |
| 10?mV/div | 305?μV | 340?μV | 315?μV | 485?μV | |
| 20?mV/div | 504?μV | 523?μV | 547?μV | 791?μV | |
| 50?mV/div | 1.15?mV | 1.17?mV | 1.29?mV | 1.82?mV | |
| 100?mV/div | 2.40?mV | 2.46?mV | 3.08?mV | 4.75?mV | |
| 1?V/div | 22.96?mV | 22.98?mV | 23.15?mV | 29.58?mV | |
| 最大采樣率（所有通道） | 5?GS/s | 5?GS/s | 5?GS/s | 5?GS/s | |
| 最大采樣率（1?條或 2?條通道) | 5?GS/s | 5?GS/s | 10?GS/s | 10?GS/s | |
| 最大等效時間采樣率 | 400?GS/s | ||||
| 標配最大記錄長度 | 25?M | 25M（4?通道） 50M（1?通道或 2?通道） | |||
| 選配選項 5RL 時最大記錄長度 | 50?M | 50M（4?通道） 125M（1?通道或 2?通道） | |||
| 選配 10RL 時最大記錄長度 | 125?M | 125M（4?通道） 250M（1?通道或 2?通道） | |||
輸入耦合
AC、DC
輸入電阻
1?MΩ ±1%、50?Ω ±1%
輸入靈敏度范圍
1?MΩ： 1?mV/div - 10?V/div
50?Ω: 1?mV/div - 1?V/div
垂直分辨率
8?位（高分辨率時 >11?位）
最大輸入電壓，1?MΩ
300?VRMSCAT II，峰值 ≤ ±425?V
對<100?mV/div，在 100?kHz 以上時額定值以 20?dB/decade 下降到 1?MHz 時的30 VRMS，在 1?MHz 以上時，額定值以 10?dB/decade 下降
對 ≥100?mV/div，在 3?MHz 以上時額定值以 20?dB/decade 下降到 30?MHz 時的 30?VRMS，在 30?MHz 以上時以 10?dB/decade 下降
最大輸入電壓，50?Ω
5?VRMS，峰值小于 ≤ ±20?V
位置范圍
±5?格
任意兩條通道之間的延遲（典型值）
≤100?ps（50?Ω，DC 耦合，10?mV/div 及以上時相等的 V/div）
偏置范圍
1?mV/div - 50?mV/div
1?MΩ： ±1?V
50?Ω: ±1?V
50.5?mV/div - 99.5?mV/div
1?MΩ： ±0.5?V
50?Ω: ±0.5?V
100?mV/div - 500?mV/div
1?MΩ： ±10?V
50?Ω: ±10?V
505?mV/div - 995?mV/div
1?MΩ： ±5?V
50?Ω: ±5?V
1?V/div - 5?V/div
1?MΩ： ±100?V
50?Ω: ±5?V
5.05?V/div - 10?V/div
1?MΩ： ±50?V
50?Ω: 不適用
偏置精度
±(0.005?× |偏置 – 位置| + DC 均衡)
注： 位置和常數偏置項必須乘以相應的 Volts/div 項，轉換成伏特
通道到通道隔離度（任何兩條垂直標度相等的通道）（典型值）
在 ≤100?MHz 時 ≥ 100:1，>100?MHz 到額定帶寬時 ≥ 30:1?
輸入通道
16?條數字通道 (D15 - D0)
門限
每條通道單獨設置門限
門限選擇
TTL、ECL、User
用戶自定義門限范圍
±40?V
門限精度
±(100?mV + 3% 的門限設置)
最大輸入電壓
±42?Vpeak
輸入動態范圍
30?Vp-p≤200?MHz
10?Vp-p>200?MHz
最小電壓擺幅
400?mV
輸入阻抗
100?kΩ
探頭負載
3?pF
垂直分辨率
1?位
最高實時采樣率時的最大時長
25?ms
時基范圍
12.5?ps/格至 8,000,000?s/格
時間分辨率（在 ET/IT 模式下）
2.5?ps/div
時基延遲時間范圍
–10?格到 1000?s
通道間偏移校正范圍
±75?ns
時基精度
在任意 ≥1?ms 間隔上 ±5?ppm
最大采樣率（主時基）
500?MS/s（2?ns 分辨率）
最大記錄長度（主時基）
標配 25M
選配記錄長度選項時最高 40M
最大采樣率 (MagniVu)
16.5?GS/s（60.6?ps 分辨率）
最大記錄長度 (MagniVu)
10k 點，以觸發點為中心
最小可檢測脈寬
1?ns
通道到通道偏移（典型值）
200?ps
最大輸入撥碼速率
最小輸入擺幅時 500?MHz，在更高的幅度時可以實現更高的撥碼速率
主要觸發模式
自動觸發、正常觸發和單次觸發
觸發耦合
DC、AC、高頻抑制（衰減 >50?kHz）、低頻抑制（衰減<50?kHz）、噪聲抑制（降低靈敏度）
觸發釋抑范圍
250?ns – 8?s
增強觸發
用戶可以選擇；校正觸發路徑與采集數據之間的定時差（在 FastAcq 中未提供）
觸發抖動
使用增強觸發時 ≤100?fsRMS
沒有增強觸發、在 Fast Acq 模式下 ≤10?psRMS
非邊沿類型觸發模式下 ≤100?psRMS
觸發靈敏度
內部 DC 耦合
對 1?MΩ： 1?mV/div - 4.98?mV/div： DC - 50?MHz 時為 0.75?div，在額定帶寬處提高到 1.3?div。≥5?mV/div： DC - 50?MHz 時為 0.4?div，在額定帶寬處提高到 1?div
對 50?Ω（MSO5204、DPO5204、MSO5104、DPO5104）： DC - 50?MHz 時為 0.4?div，在額定帶寬處提高到 1?div
對 50?Ω（MSO5054、DPO5054、MSO5034、DPO5034）： 1?mV/div - 4.98?mV/div： DC - 50?MHz 時為 0.75?div，在額定帶寬處提高到 1.3?div；≥5?mV/div： DC - 50?MHz 時為 0.4?div，在額定帶寬處提高到 1?div
外部（輔助輸入）1?MΩ
DC - 50?MHz 時為 200?mV，在 250?MHz 時提高到 500?mV
觸發電平范圍
任意通道
距屏幕中心 ±8?格
外部（輔助輸入）
±8?V
工頻
固定在工頻電壓的大約 50%
觸發模式
邊沿
觸發任何通道或前面板輔助輸入上的正斜率、負斜率或任一斜率。耦合包括 DC、AC、高頻抑制、低頻抑制和噪聲抑制
毛刺
觸發或抑制正極、負極或任意極性的毛刺。可編程毛刺寬度為最小 4?ns到最大 8?s
欠幅脈沖
當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發
寬度
觸發落在可選擇極限范圍內或范圍外 (4?ns – 8?s) 的正脈寬或負脈寬
超時
觸發指定時間周期內保持高、低或任意的事件 (4?ns – 8?s)
斜率
在脈沖邊沿變化速率快于或慢于指定速率時觸發。斜率可以為正、負或正負
建立時間/保持時間
當任意兩條輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過門限時觸發
碼型
在信號的任何邏輯碼型變成假或在指定時間周期內保持為真 (4?ns – 1?s) 時觸發事件。為所有模擬和數字輸入通道指定的碼型（AND、OR、NAND、NOR）定義為高、低或無所謂
并行總線
觸發規定的并行總線上的指定數據
狀態
模擬通道和數字通道的任意邏輯碼型（MSO 型號）由另一條通道上的邊沿提供時鐘輸入。觸發上升或下降時鐘邊沿
視頻
在 NTSC、PAL、SECAM 以及 HDTV 480p/60、576p/50、875i/60、720p/30、720p/50、720p/60、1080/24sF、1080i/50、1080p/25、1080i/60、1080p/24、1080p/25、1080p/50、1080p/60、雙電平和三電平的所有行、特定行號、奇數場、偶數場或所有場上觸發
觸發順序
主時基、時間延遲、事件延遲。所有順序都可以包括觸發事件后單獨的水平延遲，以在時間上定位采集窗口
A/B 順序事件觸發類型
邊沿
觸發時間延遲
4?ns 至 8?s
觸發事件延遲
1?– 4,000,000?個事件
可視觸發
在任意模擬通道上觸發最多 8?個用戶自定義區域，包括長方形、三角形、梯形、六邊形和用戶自定義形狀
I2C（選配）
作為選項 SR-EMBD 的一部分提供。在高達 10?Mb/s 的 I2C 總線上的開始、重復開始、停止、未確認、地址（7?位或 10?位）、數據或地址和數據上觸發采集
SPI（選配）
作為選項 SR-EMBD 的一部分提供。在高達 10?Mb/s 的 SPI 總線的 Slave Select、Idle Time 或 Data（1-16?個字）上觸發采集
CAN（選配）
作為選項 SR-AUTO 的一部分提供。在高達 1?Mb/s 的 CAN 總線上觸發幀頭、幀類型（數據幀、遠程幀、錯誤幀或過載幀）、標識符、數據、標識符和數據、EOF、未確認、位填充錯誤、CRC 錯誤
LIN（選配）
作為選項 SR-AUTO 的一部分提供。在高達 1?Mb/s 的 LIN 總線上觸發同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤
FlexRay（選配）
作為選項 SR-AUTO 的一部分提供。在高達 10?Mb/s 的 FlexRay 總線上觸發指示符位（正常、凈荷、空、同步、啟動）、周期數、包頭字段（指示符位、標識符、凈荷長度、包頭 CRC 和周期數）、標識符、數據、標識符和數據、幀尾、錯誤
MIL-STD-1553（選配）
作為選項 SR-AERO 的一部分提供。在高達 1?Mb/s 的 MIL-STD-1553?總線上觸發同步、命令字、狀態字、數據字、空閑時間、錯誤
以太網（可選）
作為選項 SR-ENET 的一部分提供。在 10BASE-T 和 100BASE-TX 總線的包頭、MAC 地址、MAC Q 標簽、MAC 長度/類型、MAC 數據、IP 包頭、TCP 包頭、
TCP/IPV4 數據、包尾和 FCS(CRC) 錯誤上觸發。
RS-232/422/485/UART（選配）
作為選項 SR-COMP 的一部分提供。觸發高達 10?Mb/s 的開始位、包尾、數據和奇偶性錯誤
USB 2.0?低速：（選配）
作為選項 SR-USB 的一部分提供。
觸發同步、復位、暫停、恢復、包尾、令牌(地址)包、數據包、握手包、專用包、錯誤。
令牌包觸發 – 任意令牌類型、SOF、OUT、IN、SETUP；地址可以指定為 Any Token、OUT、IN 和 SETUP 令牌類型。地址可以進一步指定為在 ≤, <,>, ≥, != 某個值或落在范圍內或范圍外時觸發。可以使用二進制、十六進制、不帶符號的十進制及無所謂位為 SOF 令牌指定幀號。
數據包觸發 - 任意數據類型，DATA0、DATA1；數據可以進一步指定為在 ≤、<、=、>、≥、!= 某個數據值或落在范圍內或范圍外時觸發。
握手包觸發 – 任意握手類型，ACK、NAK、STALL。
專用包觸發 – 任意專用包類型、保留包。
錯誤觸發 – PID 校驗、CRC5 或 CRC16、填充位。
USB 2.0?全速：（選配）
作為選項 SR-USB 的一部分提供。
觸發同步、復位、暫停、恢復、包尾、令牌(地址)包、數據包、握手包、專用包、錯誤。
令牌包觸發 – 任意令牌類型、SOF、OUT、IN、SETUP；地址可以指定為 Any Token、OUT、IN 和 SETUP 令牌類型。地址可以進一步指定為在 ≤, <,>, ≥, != 某個值或落在范圍內或范圍外時觸發。可以使用二進制、十六進制、不帶符號的十進制及無所謂位為 SOF 令牌指定幀號。
數據包觸發 - 任意數據類型，DATA0、DATA1；數據可以進一步指定為在 ≤、<、=、>、≥、!= 某個數據值或落在范圍內或范圍外時觸發。
握手包觸發 – 任意握手類型，ACK、NAK、STALL。
專用包觸發 – 任意專用包類型、PRE、保留包。
錯誤觸發 – PID 校驗、CRC5 或 CRC16、填充位。
USB 2.0?高速：（選配）
作為選項 SR-USB 的一部分提供。
觸發同步、復位、暫停、恢復、包尾、令牌(地址)包、數據包、握手包、專用包、錯誤。
令牌包觸發 – 任意令牌類型、SOF、OUT、IN、SETUP；地址可以指定為 Any Token、OUT、IN 和 SETUP 令牌類型。地址可以進一步指定為在 ≤, <,>, ≥, != 某個值或落在范圍內或范圍外時觸發。可以使用二進制、十六進制、不帶符號的十進制及無所謂位為 SOF 令牌指定幀號。
數據包觸發 - 任意數據類型，DATA0、DATA1、DATA2、DATAM；數據可以進一步指定為在 ≤、<、=、>、≥、!= 某個數據值或落在范圍內或范圍外時觸發。
握手包觸發 - 任何握手類型、ACK、NAK、STALL、NYET。
專用包觸發 – 任意專用包類型、ERR、SPLIT、PING、保留包。可以指定的 SPLIT 包成分包括：
集線器地址
開始/結束 – 無所謂、開始 (SSPLIT)、結束 (CSPLIT) 端口地址
開始位和結束位 – 無所謂、控制/批量/中斷（全速設備、低速設備）、同步（數據在中間、數據在末尾、數據在開頭、數據是全部）
端點類型 – 無所謂、控制、同步、批量、中斷
錯誤觸發 – PID 校驗、CRC5 或 CRC16、任意錯誤。
注：只有 1?GHz 和 2?GHz 型號才支持 USB 2.0?高速觸發、解碼和搜索。
采集模式
采樣
采集采樣值
峰值檢測
在所有實時采樣率下捕獲窄至 100?ps（2?GHz 和 1?GHz 型號）或 200?ps（500?MHz 和 350?MHz 型號）的窄毛刺
平均
平均操作中可以包括 2?到 10000?個波形
包絡
最小-最大包絡中體現了多次采集中的峰值檢測數據
Hi-Res
實時波形平均功能，降低隨機噪聲，提高分辨率
滾動模式
在小于等于 50?ms/div 的掃描速度時，在屏幕中從右到左滾動波形。高達 20?MS/s，最大記錄長度 10M
FastAcq?
FastAcq 優化儀器，分析動態信號，捕獲偶發事件
最大 FastAcq 波形捕獲速率
所有 4?條通道上同時實現 >250,000?wfms/s
波形數據庫
累積波形數據庫，提供由幅度、時間和數量組成的三維陣列
FastFrame?
采集內存被分成多個段；最大觸發速率>310,000個波形/秒。每個事件記錄到達時間。幀查找程序幫助以可視方式識別瞬態信號
自動搜索和標記
自動標記事件，編制波形文件。 搜索正/負斜率或兩者、毛刺、脈寬、轉換速率、建立時間和保持時間、超時、窗口，或查找任意邏輯或狀態碼型，在任意 4?條模擬通道上支持最多 8?種不同的事件類型。 使用選項 DDRA 搜索 DDR 讀或?qū)懲话l(fā)。事件表匯總所有找到的事件。 所有時間都相對于觸發位置打上時戳。 當找到事件時會停止采集
波形測量
光標
波形和屏幕
自動測量
53?種，可隨時在屏幕上顯示其中 8?種。測量包括：周期、頻率、延遲、上升時間、下降時間、正占空比、負占空比、正寬度、負寬度、突發脈沖寬度、相位、正過沖、負過沖、峰峰值、幅度、高、低、最大值、最小值、平均值、周期平均值、RMS、周期 RMS、面積和周期面積
眼圖測量
消光比（絕對值，%，dB）、眼高、眼寬、眼頂、眼底、交叉%、抖動（p-p，RMS，6sigma）、噪聲（p-p，RMS）、信噪比、周期失真、Q 因數
測量統計
平均值、最小值、最大值、標準偏差
參考電平
可以用百分比或單位指定用戶可定義的自動測量參考電平
選通
使用屏幕或波形光標隔離要測量的采集內部發生的特定情況
波形直方圖
波形直方圖提供了一個數據值陣列，表示落入用戶自定義顯示區域內的總點數。波形直方圖是可以測量的點分布及數值陣列的可視圖表。來源 – 通道 1、通道 2、通道 3、通道 4、參考 1、參考 2、參考 3、參考 4、數學 1、數學 2、數學 3、數學 4?
類型 – 垂直、水平
波形直方圖測量
波形數、框內點數、峰值點數、中間值、最大值、最小值、峰峰值、平均值 (μ)、標準偏差 (sigma)、μ+1sigma、μ+2sigma、μ+3sigma
波形處理/數學運算
代數運算
加、減、乘、除波形和標量
代數表達式
定義廣泛的代數表達式，包括波形、標量、用戶可調節變量和參數測量結果， 使用復雜的公式進行綜合數學運算，如 (求積分(通道1－中間值(通道1)) x 1.414?x VAR1)。
數學函數
平均、倒數、積分、微分、平方根、指數、Log10、Loge、絕對值、升根、基底、最小、最大、Sin、Cos、Tan、ASin、ACos、ATan、Sinh、Cosh、Tanh
關系運算
>、<、≥、≤、==、!= 比較布爾運算結果
頻域函數 (FFT)
頻譜幅度和相位，實數和虛數頻譜
FFT 垂直單位
幅度： 線性、dB、dBm
相位： 度、弧度、群時延
FFT 窗口函數
矩形、Hamming、Hanning、Kaiser-Bessel、Blackman-Harris、Gaussian、Flattop2、Tek Exponential
波形定義
任意數學表達式
濾波功能
用戶自定義濾波器。 用戶指定一個包含濾波系數的濾波器。 提供了濾波器文件
自定義數學函數
數學波形定義中可以包括自定義 MATLAB 和 .NET 插件
模板功能
從采樣波形中生成波形數據庫像素圖的功能。 可以定義樣點數量
IVI Driver
為常用應用提供標準儀器編程接口，如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB、 IVI-COM 標準
LXI Class?C 網絡界面
通過標準網絡瀏覽器連接 MSO/DPO5000B 系列，您只需在瀏覽器的地址條中輸入示波器的IP地址或網絡名稱， 網絡界面可以查看儀器狀態和配置以及網絡設置的狀態和修改情況。 所有網絡交互都滿足 LXI Class C 規范
顯示器類型
10.4?英寸 (264?mm) 液晶活動矩陣彩色顯示器，帶觸摸屏
顯示器分辨率
1024?水平 × 768?垂直像素 (XGA)
波形類型
矢量、點、可變余暉、無限余輝
調色板
正常、綠色、灰色、溫度、頻譜和用戶自定義
顯示器格式
YT、XY
操作系統
Microsoft Windows 10?Enterprise IoT Edition
CPU
Intel i5-4400E 2.7?GHz 處理器
PC 系統內存
≥4?GB
固態硬盤
可移動固態硬盤，512?GB
鼠標
光學滾輪鼠標，USB 接口
鍵盤
小型鍵盤訂購 119-7083-xx；USB 接口和集線器
USB 2.0?高速主控端口
支持 USB 海量存儲設備、打印機、鍵盤和鼠標。 儀器前面板有兩個端口，后面板有四個端口。 可以單獨使各個端口失效
USB 1.1?全速端口
后面板連接器可以使用 USBTMC 或 GPIB（使用 TEK-USB-488?適配器）與示波器通信或控制示波器
LAN 端口
RJ-45?連接器，支持 10/100/1000BASE-T
視頻輸出端口
DB-15?孔式連接器，用于將示波器顯示內容顯示到外部監視器或投影儀上。 支持?jǐn)U展桌面和克隆模式
音頻端口
微型聲音插孔
鍵盤端口
兼容 PS/2?
鼠標端口
兼容 PS/2?
輔助輸入
前面板 BNC 連接器。 輸入阻抗 1?MΩ。 最大輸入 300?VRMS，峰值 ≤ ±425?V
輔助輸出（可以通過軟件切換）
觸發輸出： 在示波器觸發時，TTL 兼容脈沖
時基參考輸出： 內部 10?MHz 參考振蕩器的 TTL 兼容輸出
外部參考輸入
時基系統可以鎖相到外部 10?MHz 參考源 (10?MHz?1%)
探頭補償器輸出
前面板引腳
幅度： 2.5?V
頻率： 1?kHz
LAN eXtensions for Instrumentation (LXI)
類別： LXI Class C
版本： 1.3?
選配的 TekVPI? 外部電源
在示波器探頭總功率超過 15W 時要求使用外部電源。
輸出電壓
12?V
輸出電流
5?A
能耗
50?W
電源電壓
100?- 240?V ±10%
電源頻率
45?Hz - 66?Hz (85?- 264?V)
360?Hz - 440?Hz (100?- 132?V)
功耗
最高 275?W
外觀尺寸
| ? | 毫米 | 英寸 |
|---|---|---|
| 高 | 233? | 9.16? |
| 寬 | 439? | 17.29? |
| 厚 | 206? | 8.12? |
重量
| ? | 公斤 | 磅 |
|---|---|---|
| 凈重 | 6.7? | 14.9? |
| 毛重 | 12.5? | 27.5? |
機架安裝配置
5U
冷卻間隙
| ? | 英寸 | 毫米 |
|---|---|---|
| 頂部 | 0? | 0? |
| 底部 | 0? | 0? |
| 左側 | 2? | 51? |
| 右側 | 0? | 0? |
| 正面 | 0? | 0? |
| 后面 | 2? | 51? |
溫度
工作溫度
0?°C - +50?°C
非工作溫度
–20?°C - +60?°C
濕度
工作濕度
8% - 90% 相對濕度，最大濕球溫度 29?°C、+50?°C 及以下（+50?°C 時相對濕度上限額定值下降到 20.6%）。 無冷凝
非工作濕度
5% - 98% 相對濕度，最大濕球溫度 40°C、+60?°C 及以下（+60?°C 時相對濕度上限額定值下降到 29.8%）。 無冷凝
高度
工作高度
3,000?米（9,843?英尺）
非工作高度
9,144?米（30,000?英尺）
法規標準
電磁兼容能力
2004/108/EC
安全
UL61010-1；CSA61010-1、EN61010-1；IEC 61010-1?

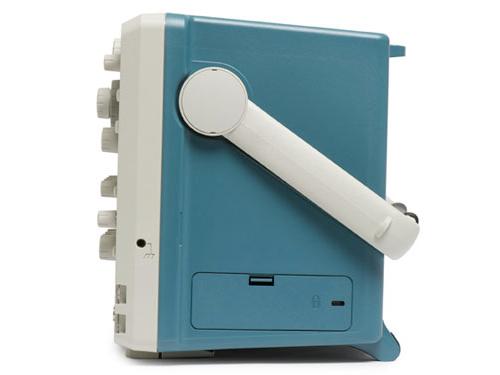

泰克MSO/DPO5000B 系列混合信號示波器
